1. 型號Cougar EVO

2.技術參數
(1)設備尺寸（D*W*H）：1000mm*1050mm*2200mm
(2)重量（KG）：1450
(3)產地：德國漢堡（Hamburg Germany）
(4)應用領域：PCB 焊接檢測，芯片檢測，精密線材、塑膠金屬結合部件、高密度物體檢測，如小型馬達，鑄件等
(5)最大樣品尺寸：440mm*550mm
(6)最大檢測區域：310mm*310mm
(7)最大樣品重量：5 KG （可選15KG）
(8)電源需求：230V ±10% AC 50/60赫茲，單相電源，中性及接地導線。
(9)熔絲保護：16A
(10)最大功率消耗：2.5KVA
(11)最大輻射泄漏量：＜1μSV/H
(12)運動軸：5軸運動
(13)X射線管：
射線管類型：開放式光管
光管電壓：30-160（KV）
最大管功率：64（W）
標準靶材：金剛石
靶功率：標準靶 10（W）/高功率靶 15（W）
特征分辨率（探測器敏感度）：100nm（測單根線能否在X射線下成像）
最小空間分辨率：1.5μm（配置標準射線管）
最小缺陷檢測能力：0.75μm (配置標準射線管)
獨有的技術專利：TXI 控制 （X射線輸出強度控制）保證圖像的清晰度和穩定性
(14)探測器：
探測器品牌：瓦里安（Varian）
探測器類型：非晶硅（數字高清平板探測器）
探測器型號：1308（可選1313/1515的探測器）
X射線感應區域：127 mm * 78.6 mm
探測器傾斜角度：±70°
探測器A/D轉換位數：16 bit
幀速：30 fps
幾何放大倍數：2000X
系統放大倍數：256000X
(15)CT部分：
可選配CT
最快掃描時間：2-5′（業界最快）
掃描圖片：1800張（可選精掃，最多可以4000張）
最快做完一個產品CT：從掃描（5′）到分析（15′）總用時大約20分鐘左右

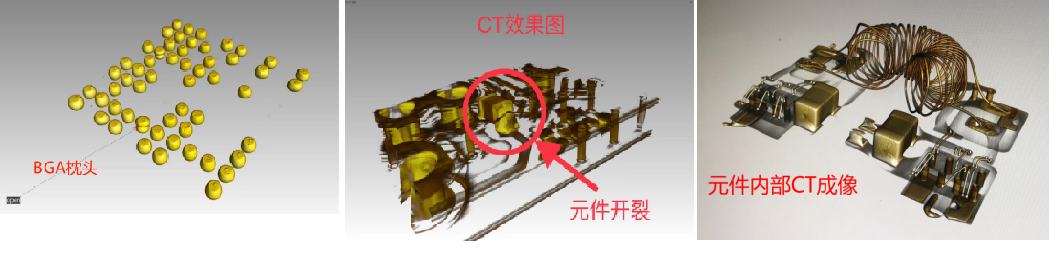

(16)CT效果圖：
